如何更换JudgeII标准光源对色灯箱的主板

日期：:2011/11/24 阅读次数：: 1931 来源：:三锦仪器设备

故障表现：如何更换JudgeII标准光源对色灯箱的主板

解决方法：如下图示

第一步：

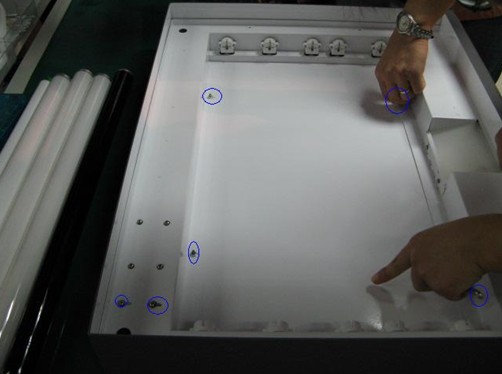

Judge II相对比较简单，将灯管取下，拧下图示的六颗螺丝和螺帽，先将后方抬起，再慢慢向后就可将整个灯架取出，看到整个电路。

交流220V电压输入，经过滤波器和变压器输出交流120V和9V；120V供给A光源，9V则用于控制板。

第二步：

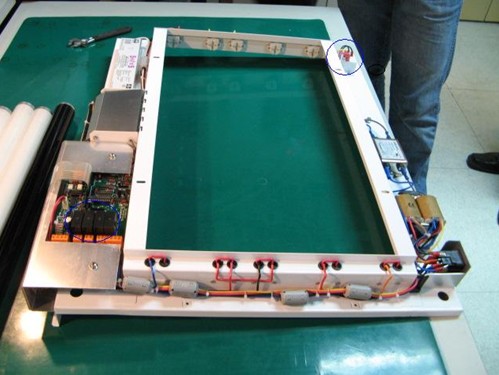

拆下后，即可更换主板。更换时电线请做标记，线路要一一对应接线，不可接错。
